二次元影像測量儀HD-3020
一、產品說明:
此款機器是一款手動影像測量儀,簡單易用,源自SOBEK杰出的影像儀軟硬件技術,配備了業界功能強大的影像測量軟件,自動尋邊、導入CAD 、測高、測量平面度、可對點、線、圓等元素實現測量,并具有強大的報表輸出功能,特別適用于種類多、批量少的產品測量,廣泛應用于模具、機械、電子以及其他精密五金等行業。
二、主要規格參數:
型號 | 行程 | 外部尺寸 | 重量 | 承重 |
HD-3020F | 300×200×200 | 680×840×950 | 130 | 25 |
測量精度 | XY軸 | |||
E1=(3.0+L/200)μm | ||||
*L表示測量長度,以毫米為單位 | ||||
工作環境 | 溫度:20℃±2℃ 溫度變化:<2℃/hr 濕度:30~80% | |||
振動:<0.002mm/s,<15Hz | ||||
電源:220VAC,50Hz,10Amp |

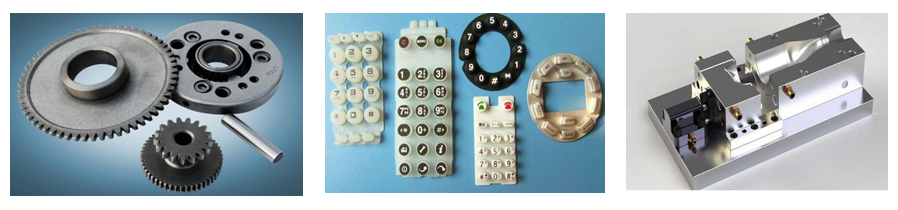

三、測試樣品:
四、儀器特點:
※ 矩陣補償,確保平面精度的穩定。
※ 業界的卡位變倍鏡頭,輕松實現倍率切換。
※ 軟件控制光源和聚焦??桑詣訉み?,軟件輔助聚焦。
※ 精密的傳動裝置設計,實現快速移動。
※ 花崗巖結構,框架穩定可靠。
※ 測量數據可導出Word、Excel、AutoCAD等格式。
※ 圖文并茂的報表輸出功能,輕松輸出檢測結果。
※ 高清晰度鏡頭和高分辨率CCD,實現產品高清晰度測量。
※ 數據燈光專有控制系統,實現軟件調光。
五、基本功能:
基本測量功能
※ 可測幾何量:點、線、圓(大、小和平均)、弧、樣條曲線、橢圓、矩形、四邊形、槽、R角、環、間距、距離、點群等。
※ 構建:中心點、極值點、端點、交點、兩點連線、平行線、垂線、切線、平分線、中心線、合并、輪廓分割、半徑畫圓、三線內切圓、兩線半徑內切圓等。
※ 影像量測工具:繪圖點、近邊緣點、聚焦點、圓形框取點、邊緣點、近點、整體提取、多段提取、紋理分割、多段紋理分割、電子卡尺、快速整理取圓、開放輪廓線、大閉合輪廓線、近閉合輪廓線。
※ 形位公差:直線度、圓度、位置度、平行度、垂直度、傾斜度、同心度等。
坐標系:夾具定位坐標系、點線、兩點X、兩點Y、三點、兩線、圖像配準坐標系;平移、旋轉、手工調整坐標系。
輸出及數據統計.
※ 可輸出Word、Excel、HTML、TXT報表和AutoCAD文件。
※ 支持實時輸出至excel模版,可定制模版。
※ 可以只輸出一次任務運行的數據。
※ 運行任務時自動生成. Excel格式文件,記錄任務運行的詳細信息。
※ 可按指定目錄,根據任務名稱自動輸出任務結果至Excel文本中,便于同種工件結果的統一分析。
※ SPC統計功能,載入rst文件,可進行有效的品管控制。
※ 基元屬性區域,實時顯示當前正在測量的基元數據。
※ 基元超差區,分類顯示正?;罨?,未測量基元等等。

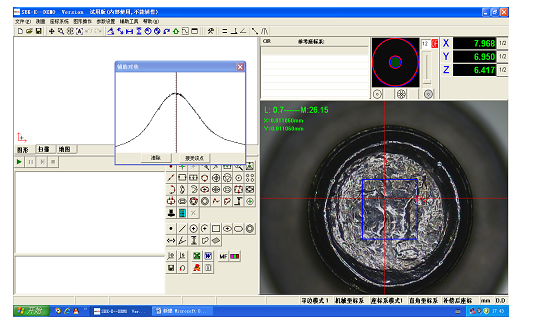

軟件特色功能
※ Z軸帶光柵尺:影像測高,輔助聚焦,影像測平面度。
※ 變倍同步顯示:導航卡位變倍時,軟件自動同步更新9個倍率的顯示。
※ 光源自動控制:3環表面光,開關燈軟件控制。
※ 軟件控制機臺自檢:開機后使用軟件,自動提示自檢,移動各軸,自動檢測零點完成自檢。
※ 智能引導:進行同產品測量時可進行手動程序測量、鏡頭標定等操作時,影像區顯示引導箭頭,指示移動方向,提示距離目標的距離,用戶只需根據箭頭操作即可,方便易用。
※ 全景掃描:可進行屏幕拼圖和輪廓掃描。
※ 三軸坐標便捷清零:清零后,方便坐標的查看比對。
※ 多種網格線顯示模式:十字、井字、圓形、網格。

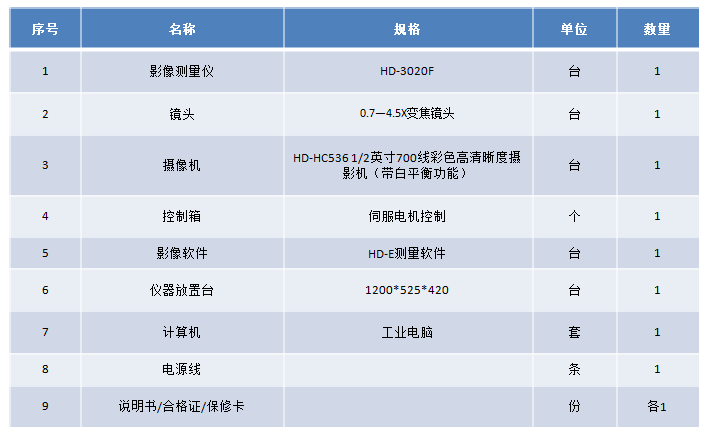

七、儀器組合:
