三工位插拔測試儀 型號:CL-003S
一、產品說明:
本機適用于各種USB、連接器、接插件或同類型的打擊壽命老化試驗,采用先進的PLC觸摸屏和編程器控制按鍵壽命試驗全過程。
每個工位獨立控制,互不影響;具有速度可調,次數任一設定及同時測試三個產品,到達次數或掉電停機后保持?jǐn)?shù)據。
二、主要規格參數:
1、 試驗工位:3工位(獨立控制)
2、 Z軸大移動行程 :100mm
3、 Z測試速度 : 0~300mm/min
4、 測定大荷重傳感器 :100kg
5、顯示方式: 大液晶、漢字顯示
6、驅動電機:高精度電機及驅動系統
7、數據處理: 自動采集、處理,可以保存、查詢、打印
8、設備尺寸:W900*D550*H740mm
9、設備凈重:70kg
10、使用電源: AC220V
三、主要功能及特點:
1.主機框架通過力學有限元分析,框架的剛度和強度得到充分保證。傳動系統采用零間隙滾珠絲杠副,保證了試驗結果的準確性和耐久性,主機框架應用導向立柱導向,保證了框架的剛性。
2.傳動系統:由精密滾珠絲杠副及導向部分等組成。
3.驅動系統:步進電機實現系統的驅動。
4.保護裝置:超額定載荷10%過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。
5.標定部分。
6.標定:采用三點標定的方法使試驗力值更精確,精度更高。
7.功能:力量.行程設置上下限范圍.超出自動停機。
8.停功能,如果在試驗中出現意外,可以緊急停機。
9.測試數據可以選擇直接打印需要數據。

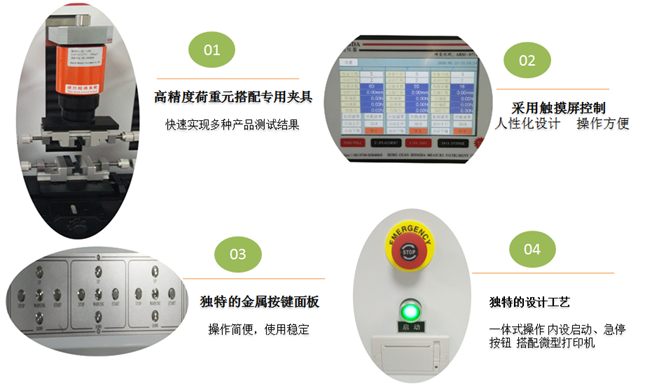

四、產品結構圖:

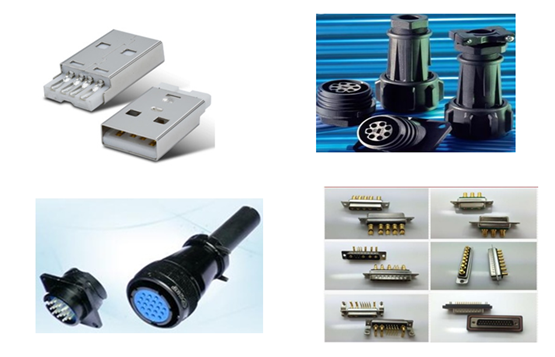

五、測試樣品:

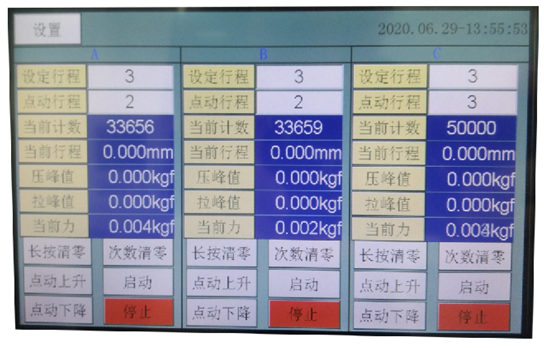

六、軟件界面圖:
