一、產品說明：

龍門式拉力測試儀專為鍵盤鍵帽拉拔、線材拉力、電子拉力設備而研制。適用于測定各種材料在拉伸、壓縮等狀態下的力學性能及有關物理參數。採用先進的PLC觸膜屏控制試驗全過程。

二、主要規格參數：

1、大承載測試荷重：20KG；

2、X軸移動行程：450mm；

3、Y軸移動行程：200mm；

4、Z軸移動行程：160mm；

5、驅動方式：X、Y軸手動驅動，Z軸步進電機驅動。

6、導向系統：高精度直線軸承+光軸導向

7、控制方式：7英寸彩色觸摸屏+微電腦集成系統

8、測試平臺規格：480*280mm

9、龍門寬度：620mm

10、速度可調： 0.01-360mm/min

11、外形尺寸：（L*W*H）450*750*891mm；

12、電   機：高精密電機

13、驅 動 器：高精密驅動器

14、重   量：41KG

15、電   源：AC 220V

三、主要功能及特點：

1、芯片集成技術，專業設計的數據采集放大系統，具有集成度高、穩定可靠， 使用方便等優點。控制軟件能實現過程中任一指定點的力、拉力、位移、變形等數據結果。

2、自動存盤：試驗數據和試驗條件自動存盤，以免忘記存盤而引起的數據丟失；

3、批量試驗：對相同參數的試樣，一次設定后可順次完成一批試驗；

4、顯示方式：數據與曲線隨試驗過程動態顯示；

5、曲線遍歷：試驗完成后，可對曲線進行再分析，

6、曲線選擇：可選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示；

7、試驗報告：可按用戶要求的格式對試驗報告進行編程

8、測試數據：強大的結果數據查詢功能，通過數據庫可以隨時查詢歷史測試記錄；

9、控制方式：定荷重、定位移、定時間等控制方式可選；

10、自動清零：試驗開始后，測量系統自動調零

11、單位任意切換：力量：（kg、N、lb）      位移：（m、mm、in）；

12、單次試驗，手動10點統計，并自動計算平均值，斷裂值（適做剝離、撕裂試驗），多可儲存50組；

13、安全保護：超過大負荷的2～10%時，自動實現安全保護； :

3.2 特點：

1、儀器超載保護；

2、緊急停機裝置、上下行程限定裝置；

3、設定參數大值限定上限保護；

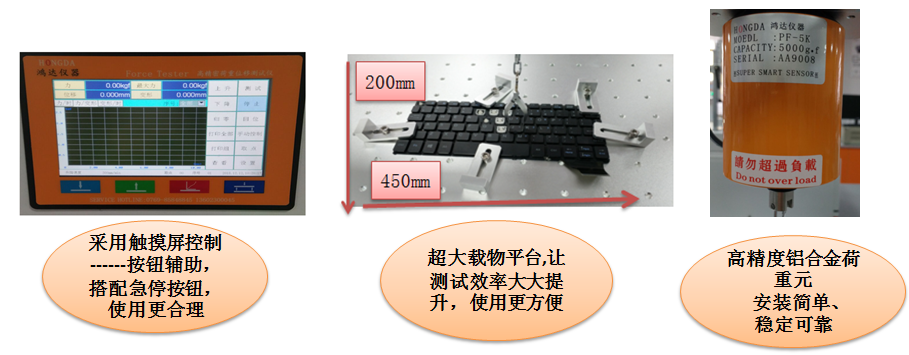

四、產品結構圖：

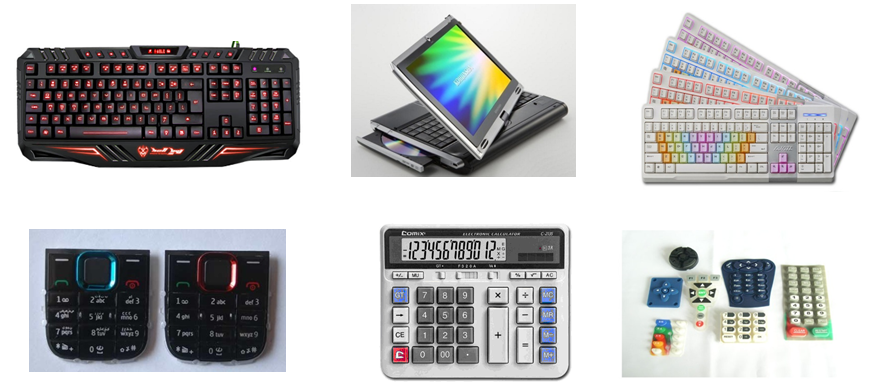

五、測試樣品：

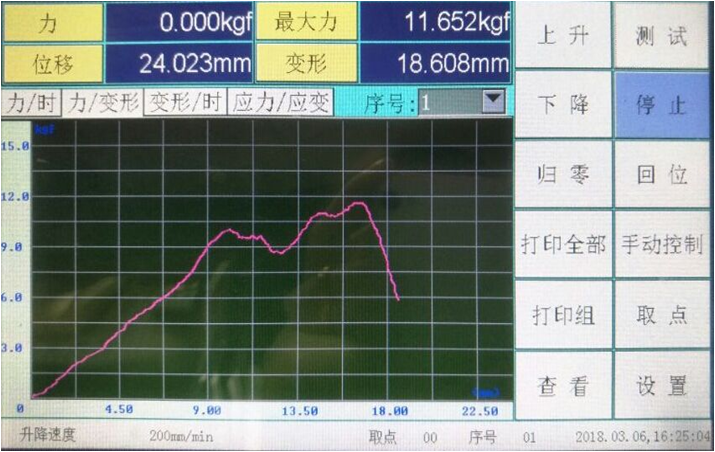

六、軟件界面圖：

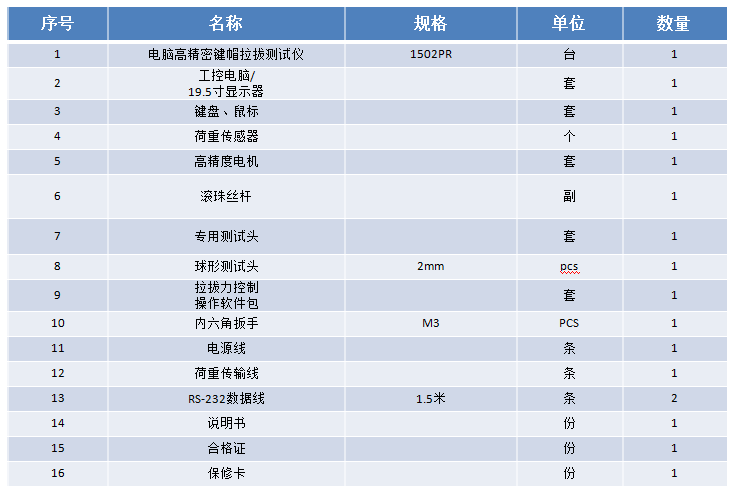

七、儀器組合：
