三軸CNC荷重位移曲線儀
一、產品說明:
本機器適用于各種壓力測試,可設定坐標,機器自動位移測試,并記錄測試值。 利用Windowa@視窗中文書面設定,所有資料皆可儲存(試驗條件、荷重-阻抗-行程曲線圖、壽命曲線圖、檢查報表等等)。
本機器高精度馬達傳動,可提供高精度之(荷重-導通-行程)測定,及可得到完全準確之按鍵及開關曲線試驗。
二、主要規格參數:
1、測定大荷重:5000gf
2、小解析度:0.01gf
3、Z軸測定行程:80mm
4、Z軸顯示行程:0.01mm
5、測定速度范圍:0~300mm/min
6、X軸移動行程:500 mm/min
7、Y軸移動行程:300 mm/min
8、機臺傳動機構:滾珠絲桿
9、機臺驅動:驅動馬達
10、機臺尺寸:820*600*1000(W*D*H) mm
11 、工作桌尺寸:1400*600*670(W*D*H) mm
12、機臺重量:120kg
13、電 源: 220V
三、主要功能及特點:
3.1主要功能:
★ 可任意輸入X、Y 、Z三軸坐標,機臺自動移動位置測試;.
★ 可輸入大測試行程及荷重,電腦自動控制及測試;
★ 可設定荷重、當荷重值到達時,機器可作暫停;
★ 可設定行程、當行程值到達時,機器可作暫停;
★ 可直接測試并繪制每個行程點(0.01mm)與荷重之圖形;
★ 每一測量圖形皆可由十字游標追蹤軌跡,判別對應之荷重及行程值,小解析0.01mm;
★測試項目可輸入上、下限規格值,測定結果可自動判定OK或NG;
★一個配方可測試8種不同規格的荷重,高低按鍵都可以:
★已知行程可測試對應的荷重或者電阻,或已知荷重測對應的行程或電阻:
★可列印及儲存圖形(荷重-行程曲線圖、壽命曲線圖、檢查報表);
★測試資料儲存與硬盤(每一筆資料皆可儲存,不限次數);
★測試條件皆由電腦設定(含測試荷重、行程、速度、次數、暫停時間等);
★檢驗報表抬頭內容可隨時修改(中英文)皆可;
★ 檢驗報表可傳檔至Excel、Word 、 PDF做編輯或通過網路直接輸出;
★ AutoCAD圖檔可自動導入產品坐標功能,大大的提升工作效率!
★ 在測試荷重及行程的同時,可以測試阻抗電阻功能;
3.2 特點:
1、儀器超載保護;
2、緊急停機裝置、上下行程限定裝置;
3、軟件設定參數大值限定上限保護;

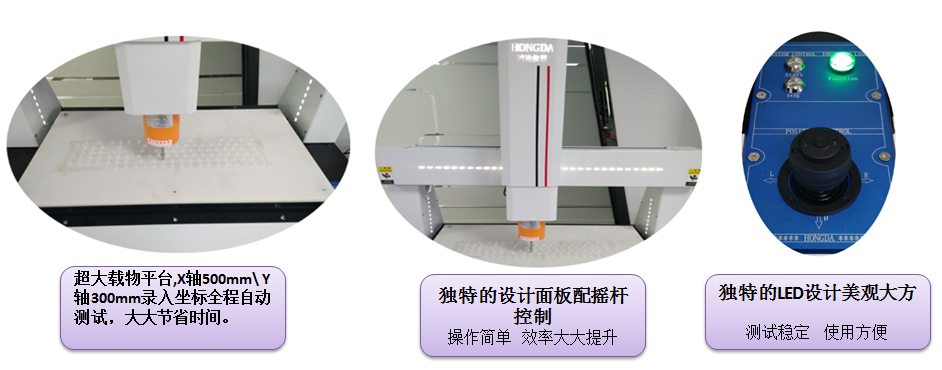

四、產品結構圖:

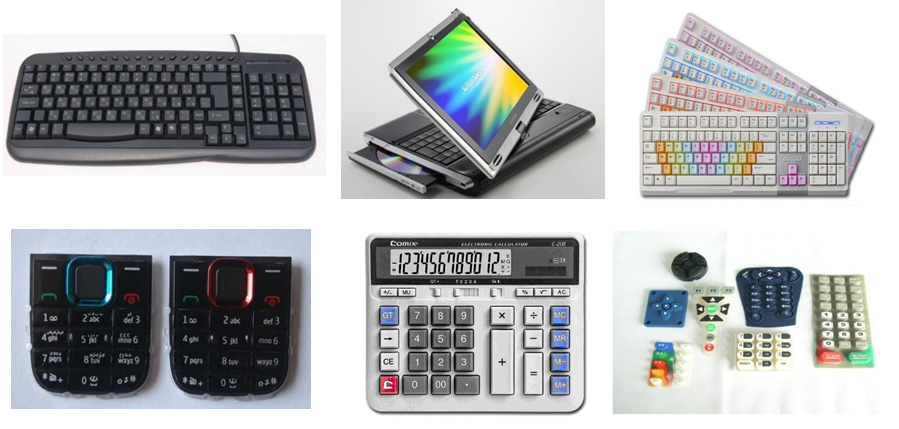

五、測試樣品:
六:軟件界面圖:

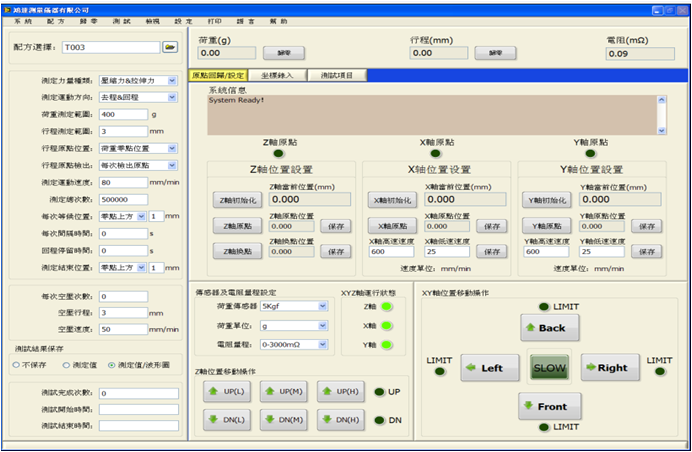

6.1開啟軟件包后主操作平臺界面圖:

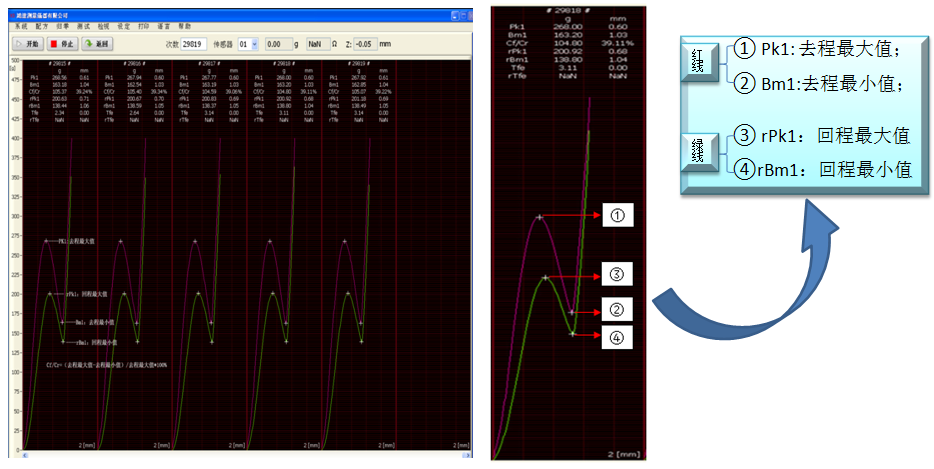

6.2進入測量執行畫面曲線圖形及數據顯示界面:
6.3自動生成的文字報表界面:

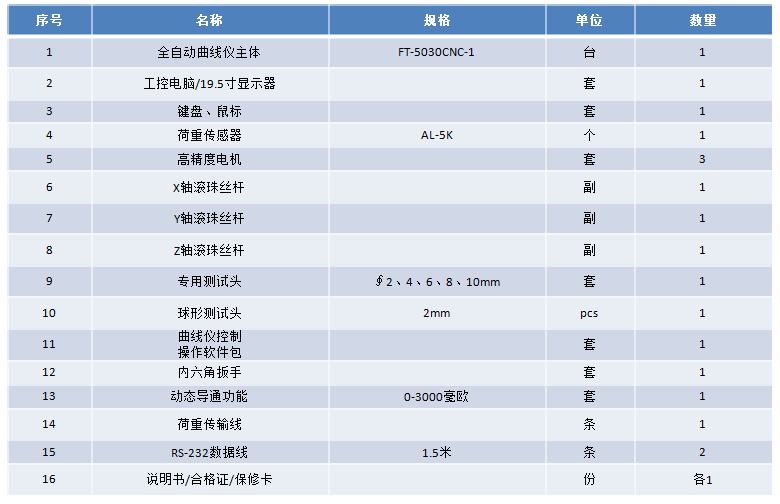

七、儀器組合:
