一、產品說明:

2210PR全自動扭力試驗機適用各種產品之相關扭力測試，NB轉軸、手機、LCD Monitor腳座、旋轉開關之扭力測試及扭力壽命試驗，Windows中文視窗軟體畫面設定，操作簡單方便，且所有資料皆可儲存，可精確測量待測物的力矩與旋轉角度及力矩與轉速相對應變化曲線，并可準確控制螺絲扭力測試的旋轉角度、旋轉速度、目標測定次數及暫停時間等。
本機器高精度馬達傳動，可提供高精度之扭力-角度測定，及可得到完全準確之扭力試驗。

二、主要規格參數:

1、型號：2210PR

2、大荷重：5N.M

3、荷重小讀值：0.01gf-cm

4、測試單位可選擇：gf.cm，N.m，kgf.cm，Ibf.inc，Oif.inc，mN.m

5、測試速度：10~15000deg/min

6、大測試行程：0-80mm

7、大測試角度：無限大

8、X、Y軸移動范圍：0-75mm

9、傳動機構：滾珠絲桿

10、小微角度： 0.1°

11、驅動電機：高精度馬達

12、外觀尺寸（W*D*H）：380*280*1000mm

13、機臺重量：69kg

三、主要功能:

●2210PR試驗設備配有超大屏幕的19.5寸液晶顯示器，從中可以直觀的看見測試扭矩-角度的曲線變

●2210PR試驗設備夾具可以執行很多的常規旋鈕(轉軸)的扭矩測試、旋鈕(轉軸)產品的扭矩與旋轉角度、以及壽命試驗、一般強扭破壞試驗等測試任務。

● 簡單的操作可以達到10o，1o，0.1o的精確旋轉。

● 測試條件皆可由電腦設定，并可儲存。由下拉式選單勾選設定、或直接輸入數據。（含試驗類別、測定旋轉方向、扭矩測定范圍、角度測定范圍、角度原點位置、角度原點檢出、旋轉速度、測定總次數、暫停時間、每次等候位置、空轉次數）。

● 扭矩傳感器超負載之雙重保護功能。

● 扭矩單位顯示gf.cm，N.m，kgf.cm，Ibf.inc，Oif.inc，mN.m可自由切換。

● 測試資料儲存于硬盤（每一筆資料皆可儲存，不限次數）。

● 檢驗報表抬頭內容可隨時修改（中英文皆可）。

● 曲線圖報表，文字報表可由客戶指定抬頭及LOGO。

● 檢驗報表可轉檔至.WORD、EXCEL和PDF做編輯。

● 正轉（大值、角度），反轉（大值、角度）等等多種試驗全部可以在Windows文檔中找出并保存。

四、拓展主要測試項目：

1. 旋鈕(轉軸)旋轉壽命衰減曲線分析的測試

2. 旋鈕(轉軸)產品的扭矩與旋轉角度及壽命的測試

3. 一般強扭破壞試驗的測試

4.正扭反扭后保持狀態可以暫停任意時間設定

5.正扭的去程加回程的大力，反扭的去程加回程的大力顯示

6正扭和反扭的速度合角度可以分開設置不一樣

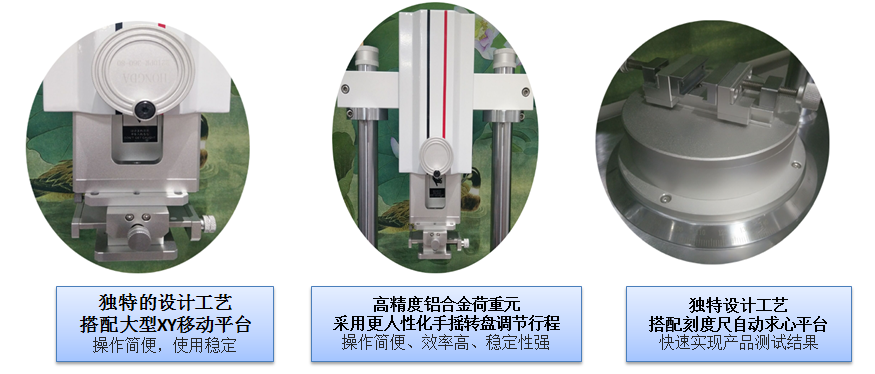

五、產品結構圖：

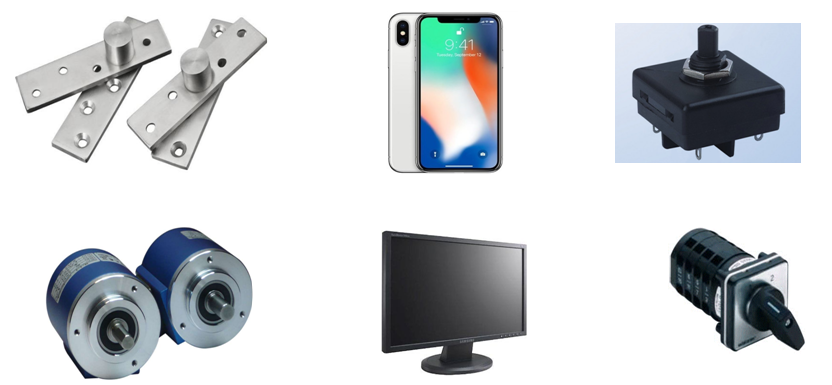

六：測試樣品：

七：軟件界面圖：

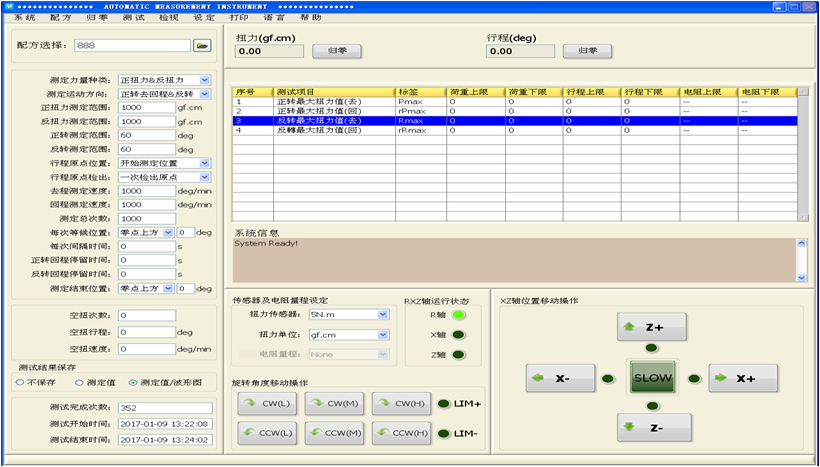

7.1開啟軟件包后主操作平臺界面圖：

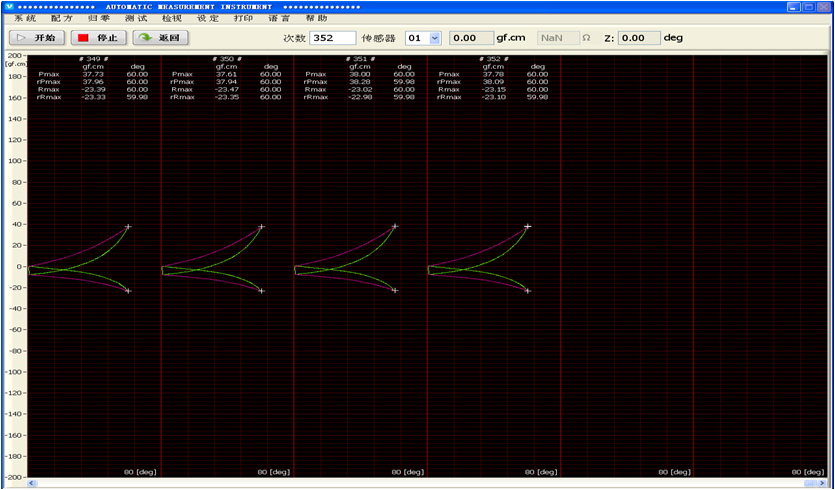

7.2進入測量執行畫面曲線圖形及數據顯示界面：

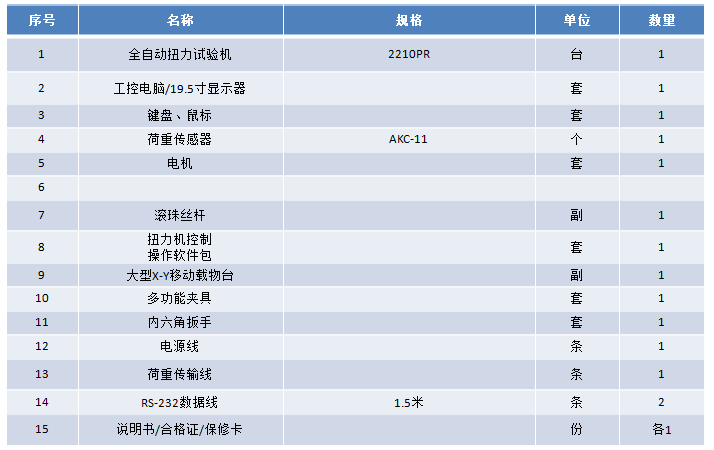

八、儀器組合:
